場所打ち杭を安全に施工

掘削・排土の方法には、泥土方式とツールス方式があります。

重機が搬入できない狭隘な場所でも施工可能。

ポータブル圧入機は分割して人力で運搬・組立が可能です。
重機が搬入できない狭隘な場所でも、ポータブル圧入機であれば施工可能です。

人力による掘削・土留め作業を安全な機械施工に改善。

ポータブル圧入工法は作業員が立坑の中に入らないことを基本とします。掘削・排土の方法には、水を使用する「泥土方式」と、水を使用しない「ツールス方式」の２通りの方法があります。

１．泥土方式

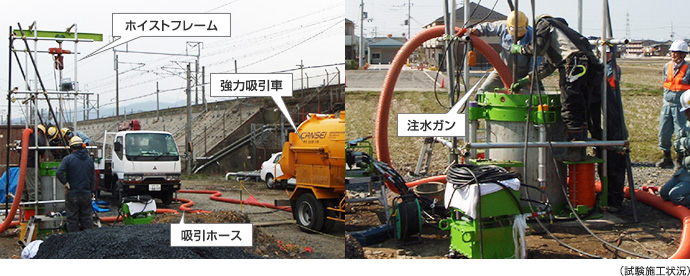

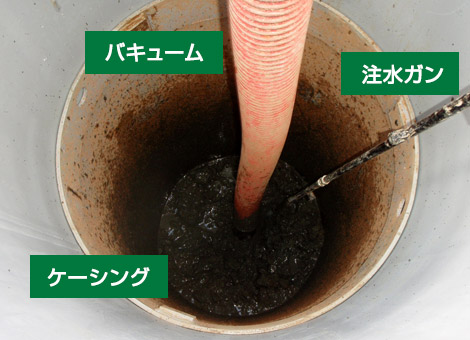

泥土方式は、高圧ポンプと専用の注水ガンで水を噴射して地山をほぐし、強力吸引車のバキュームで泥土を吸引しながら、ポータブル圧入機によりケーシングを圧入する工法です。

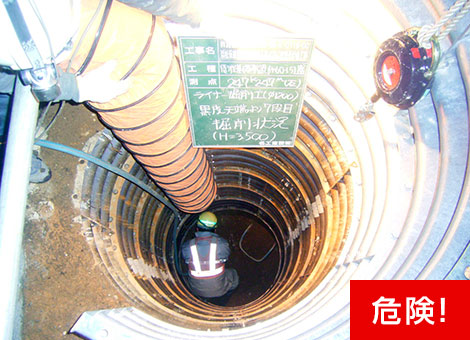

【深礎工法 掘削状況】

深礎工法だと作業員が立坑の中に入ります

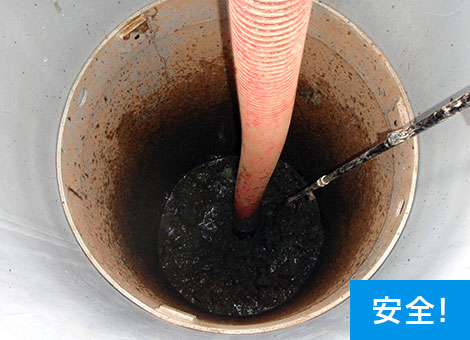

【ポータブル圧入工法 泥土方式 掘削・排土状況】

ポータブル圧入工法は作業員が立坑の中に入りません

２．ツールス方式

ツールス方式は、水を使わない方法で、掘削ツールを回転させてツール先端の内部にケーシング内の土砂を一旦取り込み、その後ケーシングの外に排土します。掘削機械はコンパクト（軽ミニバンと同じくらいの大きさです）なので、大型重機が搬入できない狭隘な場所でも使用が可能です。

3大特徴

安全面

• ・立杭内で人力による掘削・土留め作業を必要としないため、従来の深礎工法に比べて安全に施工できる。
• ・掘削と同時にケーシング管を圧入するため、地山の崩落の恐れがない。

施工面

• ・機械化により、掘削作業を人力で行う深礎工法に比べて作業員の負担が大幅に軽減。労働力確保が課題となる時代の要請に応える工法です。
• ・ポータブル圧入機は分割できるため、人力で搬入・組立が可能、ケーシング管の圧入・引抜き操作は、操作盤のレバーの上げ下げのみ。

環境面

ケーシング管の圧入、引き抜きを油圧シリンダーで操作するので、無振動・低騒音

ポータブル圧入工法の概要

ポータブル圧入工法は、電柱基礎などを新設する場所打ち杭工法です。Φ800のケーシングを圧入機（ジャッキ）で圧入し、孔壁をケーシングで保護しながら掘削してゆくので、鉄道の盛土法面など線路近接箇所で安全に施工できます。

施工手順

反力用ウェイト（山留材）

ベース設置・固定

油圧シリンダー取付

シリンダージョイント取付

ウェイト取付

手動クレーン取付

ケーシング建込

リング類取付

機械組立完了

※写真の圧入機は鋼製ケーシングΦ800専用です。Φ500～1200も製作可能です。
